楼宇对讲系统接线图来啦!

发布时间:2020-04-03   |  作者:安居乐楼宇对讲   |  来源:石家庄安居乐科技                     浏览:

简介:为了更好的安装楼宇对讲系统,在大楼规划初期,设计师们早就设计好了楼宇对讲系统接线图

       为了更好的安装楼宇对讲系统,在大楼规划初期,设计师们早就设计好了楼宇对讲系统接线图。这样,在楼盘建成的同时,这个对讲系统也就相应的设置好了。那么,这接线图究竟是怎样的呢?楼宇对讲系统接线图的主要结构包括对讲主机,电控锁,闭门器等设施。其中,家中的可视对讲机起着主导作用。除了这几个设备之间的连接以外,小区的总控制室当中还有一台管理员总机,而正是这台总机将整个小区的对讲机完好的连接起来。今天我们就一起来了解一下楼宇对讲系统接线图。

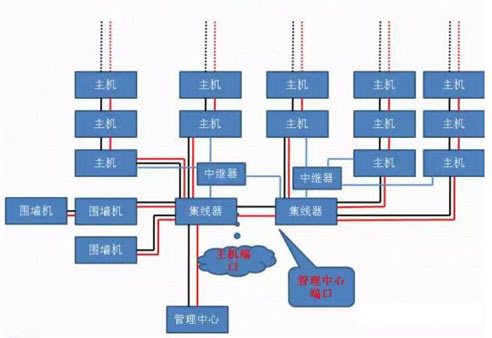

楼宇对讲系统联网布线图

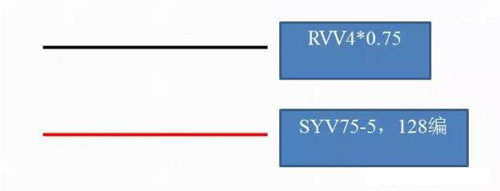

联网布线线材要求

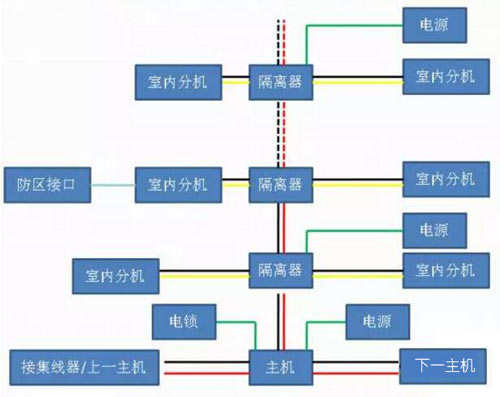

楼宇系统单元布线图

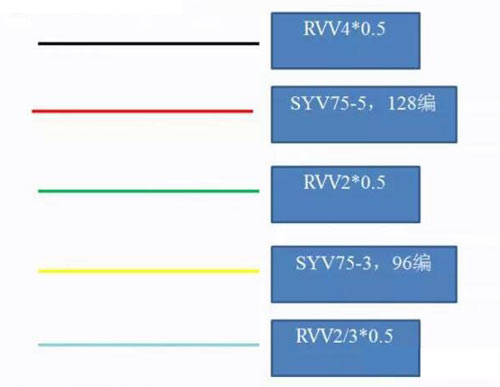

单元布线线材要求

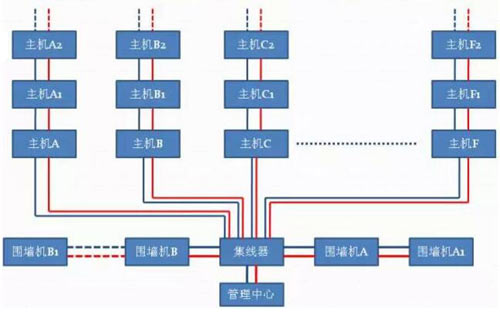

大型小区联网方法

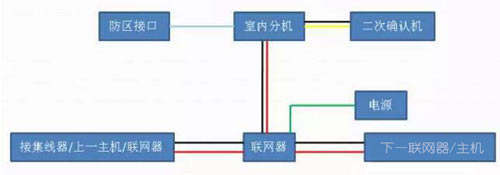

楼宇系统别墅布线图

楼宇系统方案配置原则
1.手牵手的主机数量不宜过多,尽量控制在10台左右。
2.所有布线要简洁,不能四处绕。
3.当主机较多时,可以考虑用集成线器做多路分支来解决。
4.中继器的使用可以按照集线器的数量做相同的配备。
5.中继器分4路和8路两种,具体选择按照集线器出现分支数量来定。
