核心：本电源绝对采用高档电子元器件，运用国际先进工艺制造技术流程，品质绝对稳定可靠。

注意！接电控锁时必须把延时调到0秒，以防止烧坏电控锁线圈。
一、基本介绍
       本电源绝对采用高档电子元器件，运用国际先进工艺制造技术流程，品质绝对稳定可靠。

二、适用范围
       本电源适用于楼宇对讲，各种出入口门禁器，特别适用于驱动各种类型电锁。

三、功能特点
1.交流输入：220V/50HZ，直流输出：稳压CD12V，标准输出电源3A/5A;
2.直接控制电锁，可减少门禁器的负荷，抗干扰，节省工程布线，减少故障隐患；
3.设NO/NC（常开/常闭）功能，可控制各种各类型电锁；
4.设延时电路，开锁时间可在0-15秒任意调节；
5.自动保护功能，当电路造成短路等意外情况发生时，电源将会暂时断开或烧保险管；
6.遥控功能，可按插遥控模块，利用遥控器远程开门。（遥控距离开阔地无干扰达80米）

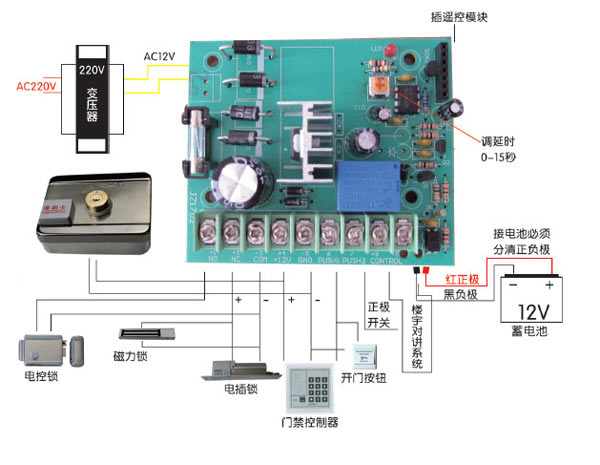

四、连线说明：
1-3：NO-COM,常开无电源输出，触发输出DC12V，1为正，3为负。
2-3：NC-COM，常闭输出DC12V，触发断电，2为正，3为负。
4-5：稳压输出直流DC12V，4为正5为负。
5-6：开门按钮链接端，可接开关量输出（继电器输出）。
6：低电频信号输出，连接门禁器的信号线。
7：高电频信号输出，对正极开锁。
8-9：接楼宇对讲主机锁输出线。
