什么是楼宇对讲系统
楼宇对讲系统是一种用于高层住宅、公寓大厦内外、户间信息传递，防盗门控制和在紧急情况下住户向楼宇值班室报警的设备。它以功能齐全、性能可靠、其容量大、造型美观、安装使用方便而深受广大用户欢迎，并且也在安全生活小区中得到了广泛的应用。

       楼宇对讲系统的作用
       智能楼宇对讲系统把住宅楼的入口，住户和小区物业管理部门三方面的通信包含在同一个网络中，是防止住宅受非法入侵的重要防线，可有效保护住户的人身和财产安全。防止闲杂人员的进入，提高住宅小区的安全等级。
       楼宇对讲系统的工作方式
       避免非本楼人员在未经允许的情况下进入楼内，楼门平时总处于闭锁状态，本楼内的住户可以用钥匙或门禁卡等自由的出入大楼。

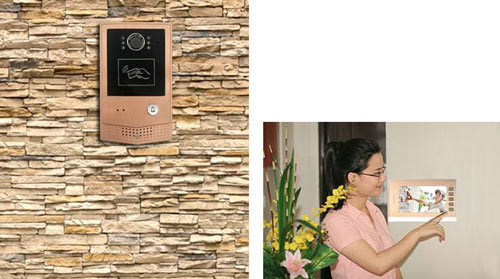

       当有客人来访时，客人需在楼门外的对讲主机键盘上按出欲访住户的房间号，呼叫欲访住户的对讲分机。被访住户的主人通过对讲设备与来访者进行双向通话或可视通话，通过来访者的声音或图像确认来访者的身份。确认可以允许来访者进入后，住户的主人利用对讲分机上的开锁按键，控制大楼入口门上的电控门锁打开，来访客人方可进入楼内。来访客人进入楼后，楼门自动闭锁。
       楼宇对讲系统的组成
       1. 围墙机
       也称小区入口机、大门口机等，主要功能跟单元主机差不多，但容量比单元主机大，可以呼叫该联网系统内任一用户，并与被访问呼叫的用户通话对讲，实现遥控开锁等功能，主要体现在围墙机的容量大上面，也可以用来替代单元主机。
       一般设置在小区的入口处，多单元栋楼口等，一般都有门禁刷卡功能，可以呼叫小区内所有住户和管理中心。

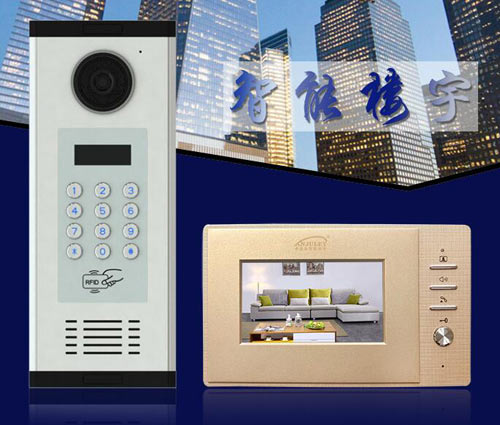

       2. 单元门口主机
       用于实现来访者与住户之间的对讲通话，若是可视对讲系统，则可通过门口主机上的摄像机提供来访者的图像。若是联网型楼宇对讲系统中的主机，则可实现与住户家中的室内分机以及小区管理中心机之间的三方通话。一般安装在各单元住宅门口的防盗门上或附近的墙上。
       单元门口主机的分类
     （1）按是否可视分类
       非可视主机和可视主机
     （2）按操作方式分类
       直接按键式和数字编码式
     （3）根据实际用户数的不同
       单户型主机：多用在别墅、仓库、厂房等地点。
       多户型主机：主机使用在30户以内的住户系统中，一般用于多层住宅中。
       大楼型主机：主机使用在30户以上的住户系统中，一般用于高层住宅中。
       3. 室内分机分类
       非可视分机：主要功能为接收呼叫、通话、开锁、呼叫管理中心。
       可视分机：可视分机上有一个显示屏，除了能接收呼叫、通话、开锁、呼叫管理中心外，还可接收主机图像。
多功能分机：目前市场产品中分机的功能增多，主要的增值功能有：
      （1）室内报警：分机内有可控制室内报警探头的模块，可进行针对室内探头的设防、撤防等操作并向管理中心报警。
      （2）图像存储：可视分机内部有图像存储模块，可对主机的视频信号进行手动及自动的存储及回放；
      （3）信息发布：分机可以接收小区物业管理中心所发布的信息。

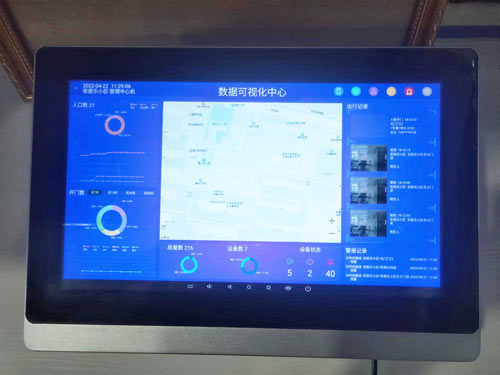

       4. 小区管理中心机

       简称管理主机，是供管理人员综合管理，接受单元主机、室内分机的呼叫；接受各联动报警探测器的报警求助；管理人员可以通过管理机呼叫与之相连的单元主机、室内分机；管理人员可以通过管理机监视与之相连接的单元主机门前图像。
       基本功能
     （1）接收小区内住户呼叫信号并进行通话；
     （2）可以呼叫小区内任意住户并进行通话；
     （3）接收各单元主机的呼叫信号并进行通话及开锁；
     （4）监视监听单元主机的情况。
       5. 分配器
       功能：统路保护、通讯信号隔离、提供室内分机使用电源。
       即使某住户的分机发生故障也不会影响其他用户的使用，也不影响系统正常工作。
       6.分支器
       分支器是小区智能化管理系统的配套设备之一。一般都安装在楼层弱电井内。它连接二级系统总线和室内机，承担室内机的地址设置，数据传输，音/视频总线管理功能，并具有入户线短路故障的总线保护功能。
       7.联网控制器
       实现对讲系统的联网，用于各单元间信号的隔离。
       联网控制器是对讲系统的配套设备之一，安装在楼道口，可连接梯口机及二级系统总线，管理并协调二级系统设备运行，从而实现呼叫、监视、报警等功能；同时连接并接收一级总线的音频、视频和控制信号，配合一级设备完成系统的组网，实现中心管理机或区口机与住户的呼叫、对讲、报警和门禁等功能。
       8. UPS电源
       楼宇对讲系统采用220V交流电源供电，直流12V输出。
       它的功能主要是保持楼宇对讲系统不掉电。正常情况下，处于充电的状态。当停电的时候，UPS电源就处于给系统供电的状态。
       9. 电控锁、电磁锁
       电控锁的内部结构主要由电磁装置组成。用户只要按下室内分机上的开锁键就能使电磁线圈通电，从而使电磁装置带动连杆动作，打开控制大门。
       10. 闭门器
       闭门器是一种特殊的自动闭门连杆机构。它具有调节器，可以调节加速度和作用力度，使用方便、灵活。
       二、楼宇对讲系统的分类
       按系统规模分为：
       单户型
       也称为别墅型系统，特点：每户一个室外主机可连带一个或多个。
       单元型
       也称单元楼对讲系统，特点：单元楼有一个门口控制主机，门口主机可以直接和本单元内的室内分机进行通信。
       联网型
       其特点是每个单元门口主机都通过联网器和本小区的管理中心机相连。

       三、楼宇对讲系统的安装
       1. 单元门口主机的安装
       门口主机的安装暗埋盒，主要通过底盒的固定（一般有埋墙安装、镶门安装等）后，再将主机的面板固定在底盒上。主机底盒根据材质不同可分为金属底盒和塑料底盒两种，但选用的主要原则是坚固，避免因暗装而产生挤压变形。
       2. 室内分机的安装
       室内分机按安装方式的不同可分为壁挂式和嵌入式分机两种。
     （1）壁挂式分机：分机安装方式为明装，主要通过分机底座上的螺钉固定位或者固定安装背板与墙面进行固定后进行分机安装。壁挂式分机安装方便，但是分机本身突出墙面比较多，视觉效果不好。
     （2）嵌入式分机：分机安装方式为暗装，首先将分机的预埋底盒埋墙安装，再将分机固定在预埋底盒上。嵌入式分机安装后与墙面基本高度一致，对于室内整体视觉效果非常好。另外由于嵌入式安装分机有比较大的空间，可以加载比较多的扩展功能；其缺点为需要暗埋底盒，施工难度比较大，并且在安装后不容易进行移动。
       四、楼宇对讲系统的接线
就目前的楼宇对讲产品而言，不同的品牌、不同的企业生产的产品互不兼容，布线也不一样，但是差异不是很大，具有一定的共性。
       1. 非联网型楼宇对讲系统
       非联网型楼宇对讲系统接线较为简单。每一层的室内分机与本层的楼层平台相连，而每层的楼层平台之间按照手拉手的接线方式连接在一起，一楼的楼层平台与本单元的门口主机相连。楼层平台之间的线缆一般称为总线，连接楼层平台和室内分机的线缆称为入户线。可视对讲系统比非可视对讲系统的总线多一根视频线缆，一般采用SYV-75-5同轴电缆作为视频总线。
        2. 联网型楼宇对讲系统
联网型楼宇对讲系统与非联网型楼宇对讲系统相比，多了联网器与管理中心机。联网器的主要作用是切换联网信号与楼内信号，并起着隔离保护联网信号与楼内信号的功能。联网型对讲系统总共有两组总线：一组总线将本单元内所有的楼层平台串联起来，另一组总线将所有的联网器串联起来。
